Die
ODER-Verknüpfung
(OR-Verknüpfung) |
 |
Die ODER-Verknüpfung |
|
Die ODER-Verknüpfung wird oft auch als
OR-Verknüpfung
(englisch) bezeichnet. Das Bauteil, durch das die ODER-Verknüpfung
realisiert wird, wird als ODER-Glied bezeichnet.
Ein ODER-Glied führt am Ausgang ein 1-Signal (High-Pegel), wenn
an mindestens einem Eingang ein 1-Signal (High-Pegel) anliegt.
|
|

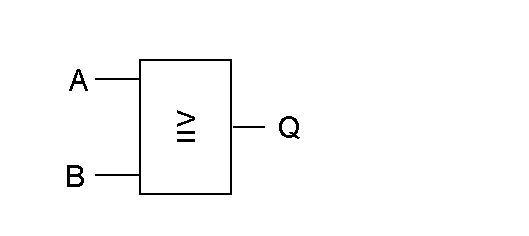

Schaltbild des ODER-Gliedes |
|
 |
|
Funktion |
|
Liegt an allen Eingängen Low-Pegel an, dann
führt der
Ausgang Low-Pegel.
Liegt am Eingang A oder am Eingang B oder an beiden
Eingängen einen High-Pegel an, dann liefert der Ausgang
einen High-Pegel.
|
|

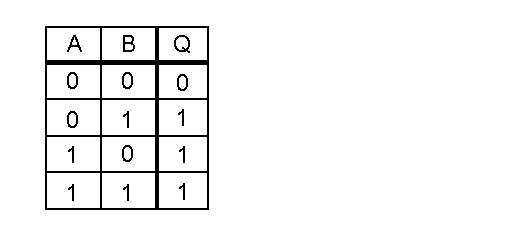

Wertetabelle |
|
|
|
