Die
Exklusiv-
ODER-
Verknüpfung
(EXOR) |
 |
Die Exklusiv-ODER-Verknüpfung |
|
Die Exklusiv-ODER-Verknüpfung wird
oft auch als EXOR-
Verknüpfung (englisch) bezeichnet. Eine andere Bezeichnung ist
Antivalenz-Glied.
Das Bauteil, durch das die Exklusiv-ODER-Verknüpfung
realisiert wird, wird als Exklusiv-ODER-Glied bezeichnet.
Ein Exklusiv-ODER-Glied führt am Ausgang ein 1-Signal
(High-Pegel), wenn an genau einem Eingang ein 1-Signal
(High-Pegel) anliegt.
|
|
Schaltbild des Exklusiv-ODER-Gliedes |
|
Merkregel:
Das Zeichen "=1" im Schaltbild bedeutet, daß an genau einem
Eingang ein High-Pegel anliegen muß, damit der Ausgang
High-Pegel führt.
|
|
Funktion |
|
Liegt an einem Eingang Low-Pegel an
und am anderen Eingang
High-Pegel, dann führt der Ausgang High-Pegel.
Liegt an beiden Eingängen Low-Pegel oder an beiden Eingängen
High-Pegel dann führt der Ausgang Low-Pegel.
|
|

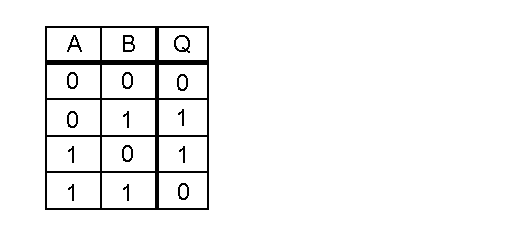

Wertetabelle |
|
|
|
