Die
NAND-
Verknüpfung |
 |
Die NAND-Verknüpfung |
|
Das Bauteil, durch das die
NAND-Verknüpfung
realisiert wird, wird als NAND-Glied bezeichnet.
Eine NAND-Glied ist ein AND-Glied mit einem
nachgeschalteten Inverter (NICHT-Glied):
|
|

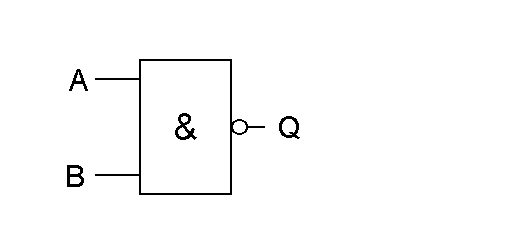

Schaltbild des NAND-Gliedes |
|
Das Schaltzeichen des NAND-Gliedes besteht aus dem
Schaltzeichen des AND-Gliedes (UND-Gliedes) mit einem
angehängten Kreis, der den Inverter symbolisieren soll.
|
|
Funktion |
|
Wenn an beiden Eingängen High-Pegel
anliegt, dann führt
der Ausgang Low-Pegel.
In allen anderen Fällen führt der Ausgang High-Pegel.
|
|

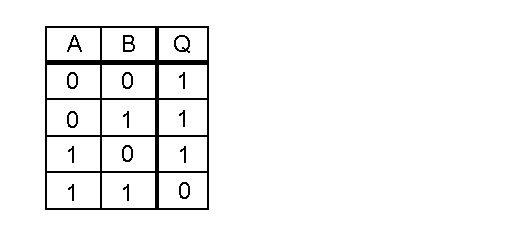

Wertetabelle |
|
|
|
