Die
NOR-
Verknüpfung |
 |
Die NOR-Verknüpfung |
|
Das Bauteil, durch das die NOR-Verknüpfung
realisiert wird, wird als NOR-Glied bezeichnet.
Eine NOR-Glied ist ein OR-Glied mit einem
nachgeschalteten Inverter (NICHT-Glied):
|
|

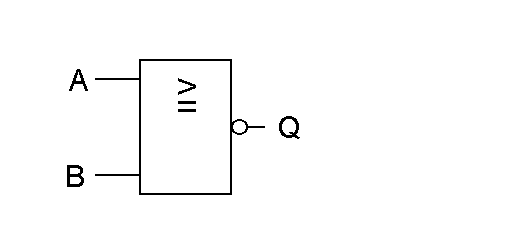

Schaltbild des NOR-Gliedes |
|
Das Schaltzeichen des NOR-Gliedes besteht aus dem
Schaltzeichen des OR-Gliedes (ODER-Gliedes) mit einem
angehängten Kreis, der den Inverter symbolisieren soll.
|
|
Funktion |
|
Wenn an beiden Eingängen Low-Pegel
anliegt, dann führt
der Ausgang High-Pegel.
In allen anderen Fällen führt der Ausgang Low-Pegel.
|
|

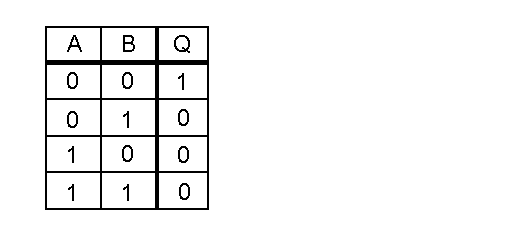

Wertetabelle |
|
|
|
